Rüzgar Türbini Kule Bağlantı Flanşları ve Rotor Göbekleri (Hub) İmalatı
Yenilenebilir Enerjide Kritik Parça İmalatı ve Mühendislik Yaklaşımı
Yenilenebilir enerji sektörünün kalbi olan rüzgar tribünleri, aşırı mekanik gerilmelere, dinamik yükleme döngülerine ve zorlu çevre koşullarına maruz kalan devasa mekanik sistemlerdir. Bu sistemlerin kesintisiz ve güvenli bir şekilde enerji üretebilmesi, kullanılan devasa yapısal bileşenlerin imalat kalitesine doğrudan bağlıdır. Akyavuz Endüstri olarak, ağır sanayi ve enerji sektörü için kritik öneme sahip rüzgar enerjisi parça üretimi süreçlerinde, yüksek hassasiyetli fason ve OEM çözümler sunuyoruz. Türbin performansını doğrudan etkileyen bu bileşenlerin başında, kule segmentlerini birbirine bağlayan devasa flanşlar ve kanatların ana şafta aktarımını sağlayan rotor göbekleri gelmektedir.
Kule Bağlantı Flanşları ve Rotor Göbekleri (Hub) Ne Anlama Gelir?
Kule Bağlantı Flanşlarının Fonksiyonu ve Montaj Yeri
Rüzgar türbini kuleleri, genellikle 3 ila 6 arası çelik silindirik gövde segmentinin üst üste cıvatalanmasıyla yükselir. Bu segmentleri birbirine bağlayan büyük kule flanşı tornalama operasyonları, binlerce tonluk eksenel yükü ve devrilme momentini karşılayacak kalitede olmak zorundadır. Yüksek mukaveketli yapı çeliklerinden üretilen bu flanşlar, kule boyunca iletilen statik ve dinamik bükülme momentlerini absorbe eder.
Rotor Göbekleri (Hub) ve Fonksiyonel Detaylar
Rotor göbeği veya yaygın adıyla ‘hub’, rüzgar türbini kanatlarının bağlandığı ve bu kanatlardan gelen aerodinamik torku ana redüktöre ya da doğrudan tahrikli (direct-drive) jeneratöre ileten en kritik dönen parçadır. Karmaşık döküm geometrisine sahip bu parçalar, yüksek yorulma dayanımına sahip sfero döküm malzemelerden üretilir ve rotor göbeği hub işleme süreçlerinde mikron mertebesinde toleranslar gerektirir.
Kritik Parça Üretim ve İmalat Adımları
Rüzgar türbini flanş imalatı ve gövde işleme operasyonları, en katı endüstriyel standartlara ve mühendislik şartnamelerine uygun olarak yürütülür. Akyavuz Endüstri tesislerinde uygulanan imalat adımları şu aşamalardan oluşur:
- Hammadde Tedariği ve Hazırlığı: Düşük alaşımlı yüksek mukaveketli çelikler (örneğin S355NL, S460QL) veya yüksek kaliteli sfero döküm bloklar (GGG40.3, GGG50) ultrasonik testlerden (UT) geçirilerek iç yapı kusurlarından arındırılmış olarak üretime alınır.
- Kaynaklı Konstrüksiyon ve Kaba İşleme: Büyük çaplı flanşların üretiminde dövme halkalar veya bükülmüş kalın sacların tozaltı ark kaynağı (SAW) ile birleştirilmesi sağlanır.
- Gerilim Giderme Tavlaması: Kaynak ısısından kaynaklanan iç gerilmeleri sıfırlamak ve boyutsal kararlılığı sağlamak amacıyla kontrollü ısıl işlem fırınlarında gerilim giderme tavlaması uygulanır.
- Geniş Tezgah Parkurunda Hassas Talaşlı İmalat: Büyük CNC borverkler ve portal frezeler kullanılarak flanşların cıvata delikleri, merkezleme yüzeyleri ve sızdırmazlık kanalları işlenir.
- Yüzey ve Isıl İşlem Uygulamaları: İhtiyaca göre yüzey sertleştirme veya korozyona dayanıklı özel endüstriyel kaplamalar yapılır.
Teknik Parametreler ve Hassasiyet Kriterleri
Ağır sanayi bileşenlerinin imalatında hata payı sıfıra yakındır. Aşağıdaki tabloda, rüzgar enerjisi sektörüne yönelik ürettiğimiz kritik parçalara ait temel imalat ve kalite kontrol parametreleri yer almaktadır:
| İmalat Parametresi | Kule Bağlantı Flanşı | Rotor Göbeği (Hub) |
|---|---|---|
| Malzeme Kalitesi | S355NL / S460QL (Dövme Çelik) | GGG40.3 / GGG50 (Sfero Döküm) |
| Maksimum Çap Kapasitesi | Ø 5.500 mm’ye kadar | Ø 4.500 mm’ye kadar |
| Boyutsal Tolerans | IT7 hassasiyet seviyesi | IT6 – IT7 hassasiyet seviyesi |
| Yüzey Pürüzlülüğü (Ra) | Ra 1.6 µm – 3.2 µm | Ra 0.8 µm – 1.6 µm (Yatak Yüzeyleri) |
| Kalite Kontrol Yöntemi | 3D CMM Ölçüm & UT / MT Testi | 3D Lazer Tarama & X-Ray Kontrolü |
Kalite Kontrol ve Metroloji Altyapısı
Parçaların montaj sahasında sıfır hata ile uyum sağlaması için metroloji laboratuvarımızda sıkı kalite kontrol prosedürleri uygulanır. İşlenen devasa parçaların geometrik toleransları, paralellikleri ve salgıları, son teknoloji 3D CMM (Koordinat Ölçüm Cihazları) ve lazer takip sistemleri ile milimetrenin yüzde biri hassasiyetle raporlanır. Tahribatsız muayene (NDT) yöntemleri olan ultrasonik test (UT), manyetik parçacık testi (MT) ve penetrant testi ile iç ve yüzey kusursuzluğu garanti altına alınır.

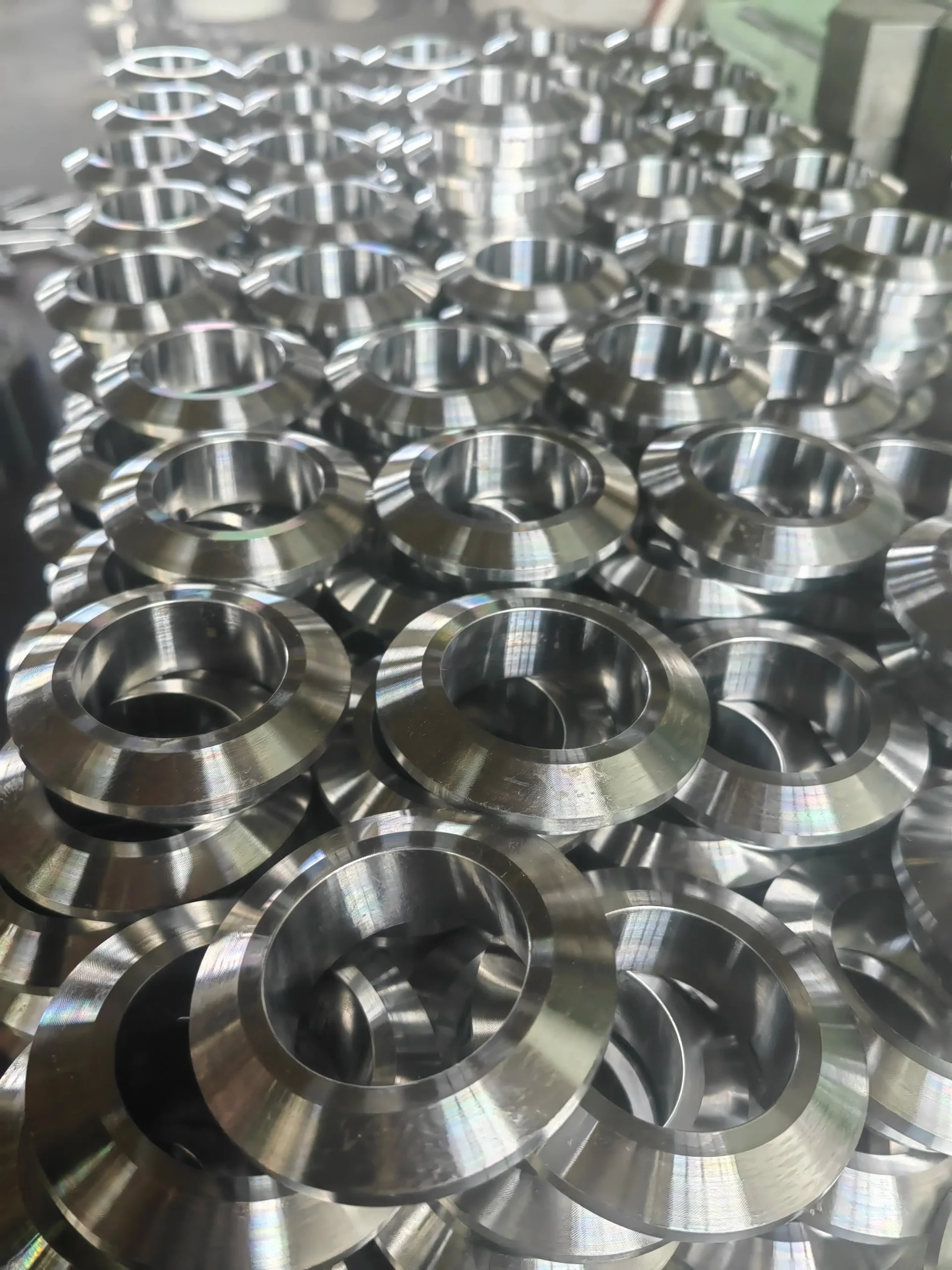

Akyavuz Endüstri ile Kaliteli Parça ve Ürün İmalatı Çözümleri
Akyavuz Endüstri olarak, modern makine parkurumuz ve tecrübeli mühendislik ekibimizle özel parça imalatı projelerinizde çözüm ortağınız olmaya hazırız. Hemen teknik çizimlerinizi ileterek teklif alınız.
